DELTA smartLEDs

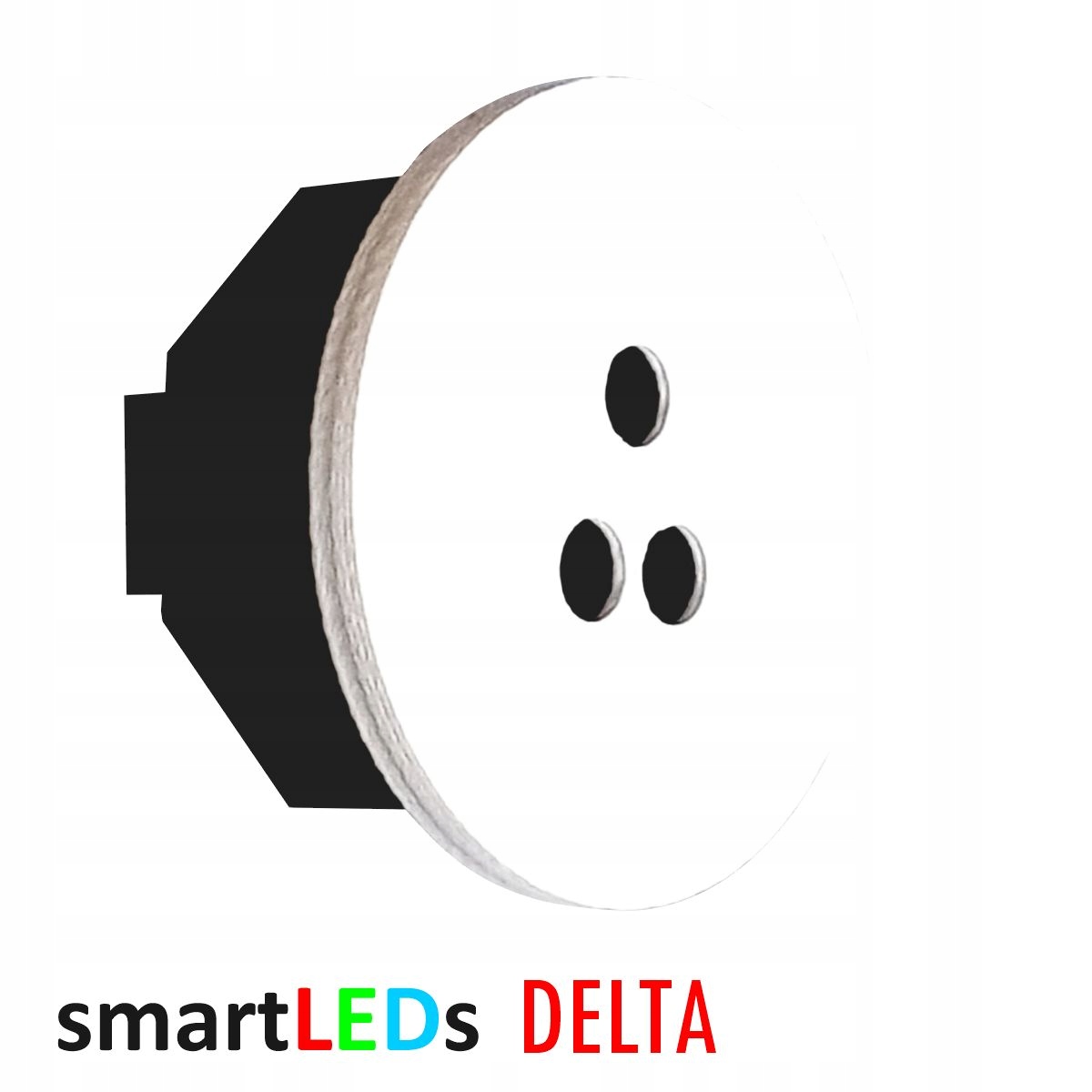

Optyczny czujnik odległości i ruchu 200cm 12V

Cyfrowy, aktywny czujnik optyczny o wąskim kącie detekcji i regulowanym zasięgu, posiadający 2 tryby pracy: odległości i ruchu.

Kolor osłony czujnika: biały

Przeznaczenie: czujnik zaprojektowany specjalnie do wykrywania obiektów lub ruchu na szerokich schodach, korytarzach, przejściach, nawet do 230cm szerokości, we współpracy ze sterownikami oświetlenia LED smartLEDs oraz innymi urządzeniami sterowanymi wyjściem typu OC (Open Collector).

Wysokiej jakości cyfrowy czujnik optyczny. Mikroprocesorowa, specjalistyczna obróbka sygnału oraz dostępne 2 tryby pracy (odległości i ruchu) gwarantują poprawność pracy czujnika w różnych warunkach (schody otwarte, schody zamknięte)..

Rewelacyjny jako czujnik schodowy. Unikalny na rynku!

Producent: Apacheta Smart Systems, Polska

WAŻNE!

Dlaczego czujniki DELTA lepiej nadają się do wykrywania ruchu na schodach niż inne czujniki ruchu spotykane na rynku?

Oferowane na rynku czujniki w większości nie nadają się do zastosowań schodowych. Są to albo czujniki typu PIR o szerokim kącie detekcji i nieokreślonym zasięgu, "łapiące" osoby przechodzące obok schodów albo tanie czujniki optyczne z importu (poznacie je po żółtym kolorze), nietrzymające parametrów, o zbyt małym zasięgu, dużej wrażliwości na odbicia i olśnienia np. od białej ściany naprzeciwko, o wydłużonym kształcie utrudniającym montaż, z utrudnionym dostępem do regulacji (z tyłu czujnika), niekompatybilne ze sterownikami schodowymi (inne napięcie zasilające), co niektórzy rozwiązują opracowując dodatkowe amatorskie adaptery np. w koszulkach termokurczliwych, ponadto o dużej awaryjności. Wady te praktycznie dyskwalifikują te czujniki do tego zastosowania.

Czujniki smartLEDs DELTA (także ALFA) opracowaliśmy w odpowiedzi na lukę na rynku w tym zakresie. Są w 100% produkowane w Polsce. Cechuje je profesjonalizm wykonania (profesjonalny obwód drukowany, montaż SMT i THT w technologii bezołowiowej, elementy od czołowych producentów podzespołów elektronicznych) oraz wysoka jakość obróbki sygnału. Czujnik ma, niespotykany w tej kategorii czujników, regulowany zasięg do 200cm, odpowiedni dla szerokich schodów i przejść. (Przy węższych schodach wystarczający będzie bliźniaczy czujnik ALFA smartLEDs o zasięgu do 100cm).

Są to jedyne znane nam czujniki, tak naprawdę nadające się do wykrywania ruchu na schodach, doskonale sprawdzające się także w trudnych warunkach, niezależnie od tego, czy schody (przejścia) są otwarte, czy zamknięte, z białą ścianą naprzeciwko.  Posiadają bardzo dobry stosunek jakości do ceny.

Właściwości czujnika DELTA:

• W odróżnieniu od czujników typu PIR czujnik optyczny ALFA ma wąski kąt detekcji i regulowany zasięg i nie widzi osób poza ustawionym zakresem (np. obok schodów).
• Czujnik jednoelementowy, może być stosowany także do schodów ażurowych lub zabudowanych tylko z jednej strony.
• Dostępne 2 tryby pracy, umożliwiające prawidłowość działania niezależnie od typu i budowy schodów:


  1. Tryb czujnika  odległości (tryb podstawowy, idealny do schodów otwartych) - wykrycie obiektu następuje wskutek detekcji światła odbitego od obiektu

  2. Tryb czujnika ruchu (tryb dodatkowy, stosowany np. w przypadku schodów zamkniętych z białą ścianą naprzeciwko, odbijającą światło) - wykrycie ruchu obiektu następuje wskutek detekcji zmiany sygnału odbitego od obiektu

• Mikroprocesorowa adaptacja do warunków otoczenia, eliminacja zakłóceń, dzięki czemu czujnik może pracować w trudnych warunkach
• Mała wrażliwość na widzialne światło z otoczenia oraz promieniowanie podczerwone z innych źródeł
• Cichy, nie zawiera hałaśliwych przekaźników

Dane techniczne

• Zasięg: od 30cm do 200cm (na wysokości bioder człowieka); regulowany co 10cm
• Kąt detekcji: 15°
• Napięcie zasilania: 8-24VDC (typowo 12V)
• Wyjście: NPN OC (aktywny stan niski), max. 30V 250mA
• Wymiary: średnica osłony 40mm, długość 25mm
• Pobór mocy: 0,12W (dla 12V zasilania)
• Pobór prądu: 10mA
• Temperatura pracy: -10°C - +45°C
• Stopień ochrony: IP20
• Klasa ochronności: III
• Rodzaj pracy: ciągła, wewnątrz pom.
• Wymienna osłona w kolorach: biały, szary, brązowy, czarny

Wygodny dostęp do potencjometru i diod sygnalizacyjnych

z przodu czujnika, pod zdejmowaną osłoną

• Regulacja zasięgu - potencjometr wieloobrotowy
• Sygnalizacja ustawienia zasięgu: czerwona dioda LED
• Sygnalizacja wykrycia obiektu: zielona dioda LED
• Zmiana trybu działania: potencjometr wieloobrotowy i czerwona dioda LED

Sposób regulacji czujnika jest dokładnie opisany w instrukcji użytkownika.

Montaż czujników

• Montaż  podtynkowy w puszce montażowej (do kupienia na innej naszej aukcji)
• Montaż w słupku schodów w otworze o średnicy 35 mm.
• Montaż w puszce instalacyjnej fi 60mm  przy pomocy adaptera dopuszkowego (do kupienia na innej naszej aukcji).

UWAGA: Zaleca się montaż czujników na wysokości 80 cm

Łatwy montaż elektryczny

Wyprowadzenia znajdują się na listwie zaciskowej z tyłu czujnika:

• +12V – napięcie zasilania
• GND – masa zasilania 0V
• OUT – wyjście cyfrowe typu OC (NPN)
