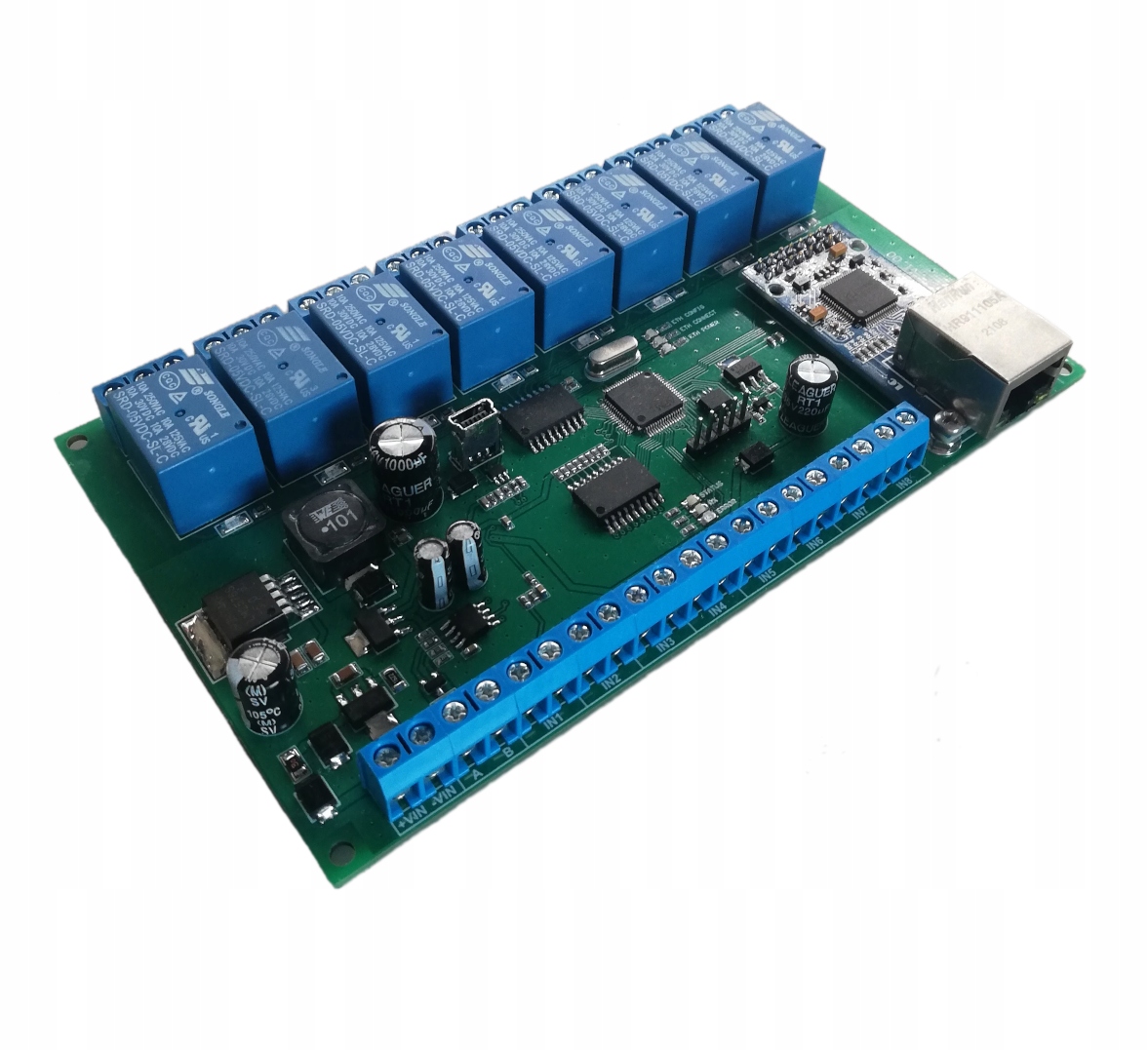

Smart home ovládač - Ovládač SHElectronics SHIO

Przedmiotem aukcji jest uniwersalny sterownik SHIO-08L. W zakładce "Dodatkowe informacje" dostępna jest szczegółowa instrukcja obsługi oraz instrukcja parowania sterownika z serwisem SUPLA.

Przykładowe zastosowania:

• Sterowanie oświetleniem
• Sterowanie nawodnieniem
• Sterowanie roletami
• Sterowanie bramami wjazdowymi/garażowymi oraz drzwiami/furtkami

Główne cechy sterownika:

• 8 wyjść przekaźnikowych pracujących jako standard lub impuls (wyprowadzenia NO, NC, COM) lub jako sterowanie roletami.
• 8 konfigurowalnych wejść stykowych (OFF, załączenie przekaźnika, wyłączenie przekaźnika, przełączenie przekaźnika, SUPLA NO, SUPLA NC, wyłącz wszystko, BIS, roleta w górę, roleta w dół).
• Konfiguracja po magistrali USB za pomocą dedykowanej aplikacji PC.
• Konfiguracja po magistrali RS485 (za pomocą konwertera USB-RS485 lub ETH-RS485).
• Komunikacja LAN. Korzystanie z serwera SUPLA daje możliwość sterowania z każdego miejsca na świecie za pomocą smartfona i dedykowanej aplikacji na system android lub ios.
• Praca w trybie wyjść przekaźnikowych lub sterowania roletami
• W trybie wyjść przekaźnikowych kanały mogą sterować oświetleniem, załączaniem urządzeń elektrycznych, bramami garażowymi i wjazdowymi, drzwiami, furtkami i innymi.
• W trybie sterowania roletami sterownik może sterować maksymalnie 4 napędami do rolet.

W trybie wyjść przekaźnikowych każdy kanał można skonfigurować jako "Standard" lub "Impuls". Konfiguracja kanału jako "Impuls" umożliwia załączenie przekaźnika na określony czas który jest konfigurowalny. W aplikacji czas należy podać w mili sekundach. Zakres czasu jaki jest możliwy do ustawienia to od 1 ms do 9999999 ms.  Każdemu kanałowi można przypisać funkcję pamięci, która powoduje zapamiętanie stanu podczas zaniku zasilania. Jeżeli ta opcja będzie aktywna to w chwili ponownego włączenia zasilania kanał ustawi się w stan w jakim był przed zanikiem zasilania.

Kanały wejściowe są w pełni konfigurowalne. Każdy kanał wejściowy może sterować dowolnym kanałem wyjściowym i można go ustawić w jeden z następujących trybów działania:

1. OFF - wejście nie steruje żadnym przekaźnikiem
2. Przełącz - wejście przełącza wybrane przekaźniki
3. Załącz - wejście załącza wybrane przekaźniki
4. Wyłącz - wejście wyłącza wybrane przekaźniki
5. S_NO - sensor normalnie otwarty (SUPLA)
6. S_NC - sensor normalnie zamknięty (SUPLA)
7. Wyłącz wszystko
8. BIS (praca z wyłącznikami bistabilnymi)
9. CP (kopia stanu wejścia na wyjście)

Ponadto można ustawić zbocze na jakie ma dane wejście reagować.

W trybie sterowania roletami sterownik można skonfigurować do współpracy z włącznikami jednoklawiszowymi lub dwuklawiszowymi.

Urządzenie wyposażone jest w moduł Ethernet, dzięki któremu można zdalnie sterować pracą sterownika z każdego miejsca na świecie.

W sterowniku zaimplementowano oprogramowanie współpracujące z chmurą „SUPLA”. Aby sterowanie było możliwe, należy posiadać konto w serwisie Supla i zapisać następujące parametry w urządzeniu:

1. Adres serwera
2. Nazwę sterownika (decyzja użytkownika)
3. ID lokalizacji
4. Hasło lokalizacji

Dostępna jest szczegółowa instrukcja parowania sterownika z chmurą Supla.

Sterownik rejestruje w chmurze SUPLA 8 kanałów które można ustawić jako:

• włącznik światła
• włącznik zasilania
• sterowanie furtką
• sterowanie bramą wjazdową
• sterowanie bramą garażową
• sterowanie otwarciem drzwi
• automat schodowy

Ponadto, jest możliwość konfiguracji wejść dla czujników otwarcia lub zamknięcia (np. bramy wjazdowej). W aplikacji będzie na bieżąco wyświetlana informacja czy brama jest otwarta czy zamknięta.

Za pomocą magistrali RS485 można połączyć wiele takich sterowników i zbudować większy system.

Sterownik współpracuje z urządzeniami SHIO wyposażonymi w modem GSM. Podłączając taki sterownik do systemu otrzyma się możliwość sterowania kanałami poprzez wiadomości SMS.

W skład zestawu wchodzą 2 aplikacje PC, dzięki której można odpowiednio skonfigurować urządzenie jak i sterować przekaźnikami. Aplikacja do konfiguracji sterownika napisana jest w języku angielskim oraz polskim (do wyboru w menu). Druga aplikacja jest do skonfigurowania połączenia modułu Ethernet. Aby z nie korzystać sterownik musi być podłączony do sieci LAN.

Ze swojej strony zapewniam wsparcie techniczne.

Na prośbę kupującego mogę osobiście skonfigurować sterownik po przesłaniu wszystkich potrzebnych danych. Klient otrzyma w ten sposób gotowy do użycia sterownik.

Parametry techniczne:

Zasilanie:

• Napięcie zasilania - 8..35VDC
• Pobór mocy (stan jałowy) - 1,3W
• Zabezpieczenie nadmiarowo prądowe - 1,5A

Wyjścia przekaźnikowe:

• Rezystancja izolacji - 100 MΩ
• Wytrzymałość dielektryczna - 750 VAC
• Rezystancja styków - max. 100 mΩ
• Prąd styków - max. 10A

Wymiary urządzenia - 15cm x 8cm

W skład zestawu wchodzi:

• Sterownik LAN SHIO-08L
• Kabel miniUSB
• Płytka CD z instrukcją oraz aplikacjami PC
