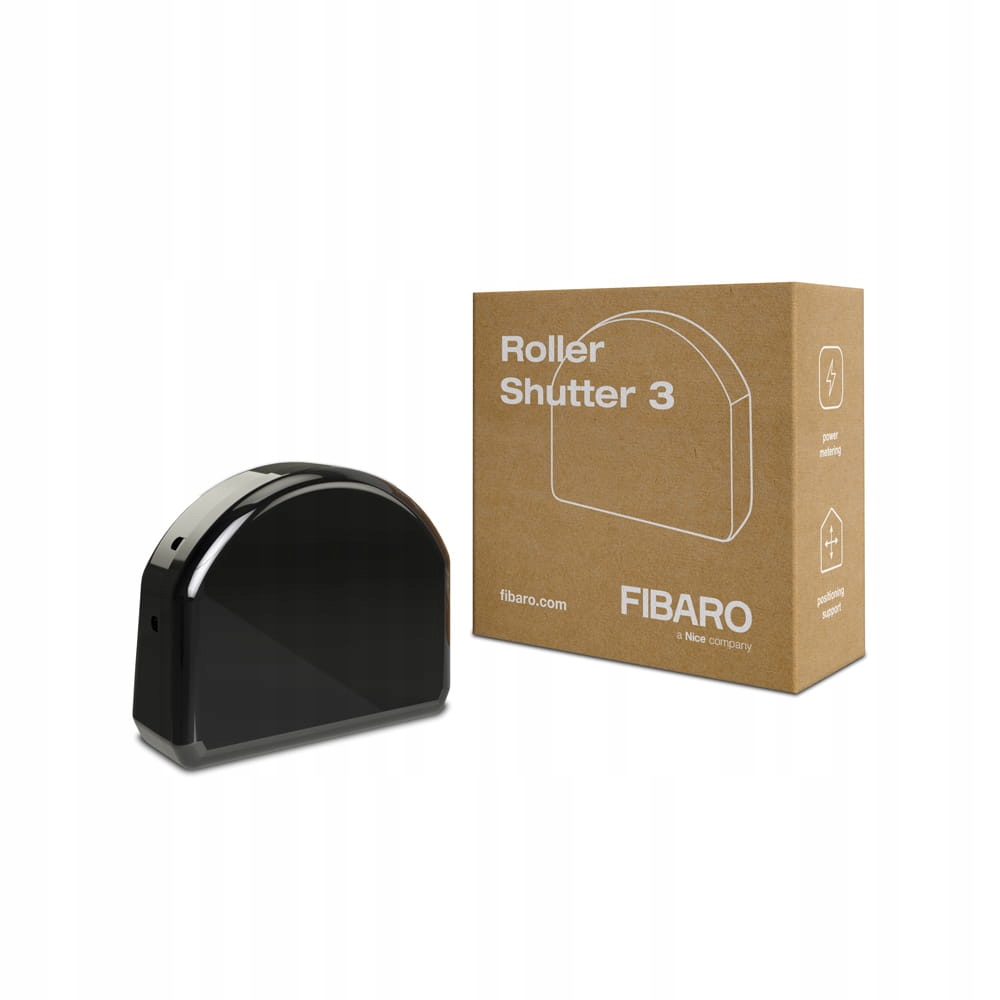

ROLLER SHUTTER 3 Sterownik Rolet  (FGR223) FIBARO

FIBARO Roller Shutter 3 to nowa generacja kontrolera silnika, teraz także z obsługą protokołu Z-Wave Plus. Dzięki temu modułowi możliwe jest dodanie rolet, żaluzji lub markiz do systemu inteligentnego domu. Moduł trzeciej generacji jest zasilany napięciem 230 V AC i oprócz klasycznego sterowania oferuje możliwość ustawienia dokładnej pozycji żaluzji i dokładnego nachylenia lameli, posiada również funkcje pomiaru energii elektrycznej.

Najważniejsze informacje w skrócie

• Kompatybilny z dowolnym kontrolerem Z-Wave lub Z-Wave Plus
• Sterowanie opuszczeniem rolety oraz kątem nachylenia Lameli
• Nadaje się do instalacji z silnikami rolet z elektronicznymi lub mechanicznymi wyłącznikami krańcowymi,
• Zaawansowane sterowanie mikroprocesorowe,
• Funkcja aktywnego pomiaru energii
• Współpracuje z różnymi typami wyłączników
• Instaluje się w puszkach podtynkowych za włącznikiem.

Zastosowanie

Moduł Fibaro Roller Shutter 3 może być używany z silnikami wyposażonymi w hamulce elektroniczne lub mechaniczne. Współpracuje z prawie wszystkimi silnikami 230V dostępnymi na rynku.

Moduł FIBARO Roller Shutter 3 może być używany, do kontroli silnika. W związku z tym może kontrolować:

• Żaluzje
• Zasłony
• Rolety Rzymskie
• Rolety okienne (zewnętrzne)
• Bramy garażowe
• Otwierany dach nad altaną
• Sterowanie otwarciem okna

Instalacja tego modułu jest prosta

Jego wymiary są przeznaczone do montażu podtynkowego, tzn. do instalacji w puszce przyłączeniowej. Należy jednak zadbać o to, aby moduł miał wystarczająco dużo miejsca, dlatego zalecamy stosowanie puszek podtynkowych o głębokości ok. 60 mm

Podłączenie

Jak widać na załączonym obrazku, ważne jest, aby moduł miał zasilanie (N oraz L). Zaciski Q1 i Q2 umożliwiają nam bezpośrednie sterowanie silnikiem, zaciski S1 i S2 są przygotowane do sterowania ręcznego przy pomocy włącznika klawiszowego.

Przycisk oznaczony literą B służy do dodawania/usuwania modułu do/z systemu sterownika, a także do analogowego ustawiania niektórych funkcji.

Moduł wykonuje kalibrację po podłączeniu do zasilania. Podczas kalibracji ustawia wartości skrajne dla żaluzji, czy zaciemnienia i w ten sposób żaluzje są przesuwane do skrajnego dolnego i górnego położenia. Ustawienia są rejestrowane przez system. Dzięki temu procesowi użytkownik ma możliwość ustawienia pozycji, która mu odpowiada.

Moduł ten może być używany z praktycznie wszystkimi typami silników.

Jeśli posiadasz rolety elektryczne zasilane napięciem 230V i masz przełącznik naścienny, możesz użyć tego modułu i dodać swoją roletę/żaluzję do systemu Smart Home.

Obsługa równych przycisków

W ustawieniach tego produktu można również wybrać rodzaj urządzenia końcowego podłączonego do modułu. Oznacza to, że jeśli użytkownik ma tylko rolety, system wyświetli to urządzenie tylko z opcją sterowania roletami, a ikona zostanie do tego dostosowana. Jeśli jednak masz żaluzje z listwami (lamelami), po zmianie tego ustawienia pojawi się dodatkowy suwak do regulacji samych listew (lameli).

Moduł roletowy Roller Shutter 3 współpracuje z różnymi typami przycisków: monostabilnymi, bistabilnymi, oraz roletowymi

Co znajdziesz w opakowaniu:

• Moduł Roletowy Fibaro Roller Shutter 3
• Instrukcja instalacji

ZALETY

• Pomiar mocy
• Jakość wykonania
• Sprawdzony i renomowany producent
• Doskonała komunikacja z jednostkami sterującymi
• Przechylanie listew jest już możliwe w systemie HOMEY

Dane Techniczne

Marka FIBARO

Gwarancja producenta na 2 lata

Zasilanie 100-240 V~ 50/60 Hz

Prąd znamionowy 4,2 A (obciążenie rezystancyjne)1,7 A (silniki z kompensacją mocy - obciążenie indukcyjne)

Liczba obsługiwanych napędów 1

Obsługiwane napędy Jednofazowe silniki AC

Komunikacja Z-Wave Plus

Do montażu w puszkach Średnica ≥ 50 mm, głębokość ≥ 60 mm

Częstotliwość Z-Wave EU - 868,4 MHz, 868,42 MHz, 869,85 MHz

Wymiary (dł. x szer. x wys.) 42.5 x 38.25 x 20.3 mm
