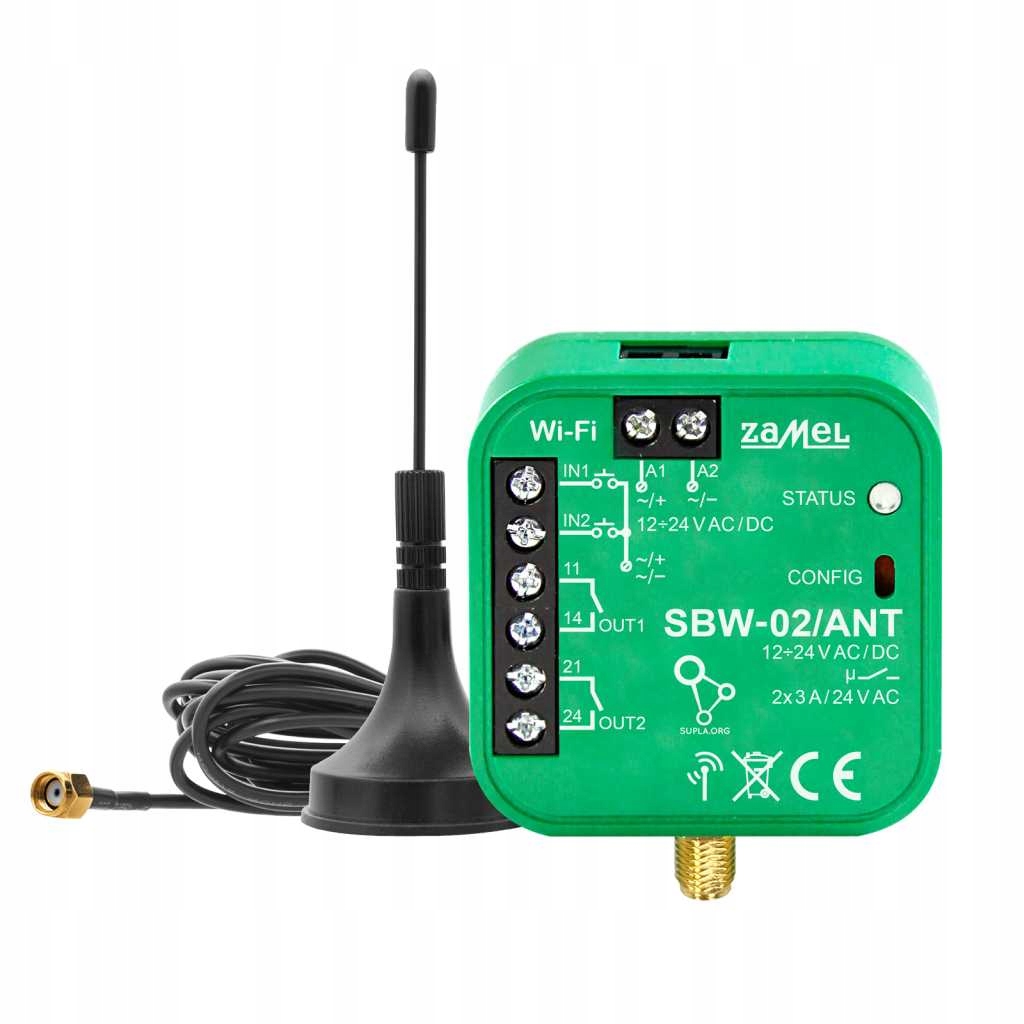

Sterownik bramowy pozwala na integrację z dowolnym napędem bramowym oraz furtką i umożliwia zdalną kontrolę bramy poprzez aplikację mobilną Supla. Moduł SBW-02 wyposażony w dwa niezależne kanały pozwalające na sterowanie bramą oraz furtką lub 2 bramami. Urządzenie przystosowane jest do montażu bezpośrednio w napędzie. Dzięki uniwersalnemu zasilaniu 12 - 24 V AC / DC można go wykorzystać w wielu aplikacjach. Podłączając sygnały z wyłączników krańcowych pod wejścia sterownika otrzymujemy informację o otwarciu i zamknięciu bramy / furtki. Urządzenie jest wyposażone w złącze RP-SMA, do którego podłącza się zewnętrzną antenę ANT-01/Wi-Fi (dołączoną do zestawu).

Cechy:

-bezprzewodowe sterowanie napędem bramy i furtki wykorzystujące technologię wi-fi

-możliwość śledzenia stanu bramy poprzez badanie stanu wyłączników krańcowych

-możliwość kontroli sterownika poprzez aplikację mobilną supla z dowolnego miejsca na świecie

-zasilanie sterownika 12-24V AC/DC

-sposób montażu: do puszki elektrycznej 60 mm

-zasilanie 12-24 V AC / DC

-ilość przekaźników 2

-obciążalność przekaźnika 2 x NO 3A / 24 VAC

-transmisja Wi-Fi 2.4GHz 802.11 b/g/n

-głębokość urządzenia 20 mm

-waga 0,04 kg

-ilość kanałów wyjściowych 2

-maksymalny prąd wyjścia 3 A / kanał

MONTAŻ:

Moduł SBW-02 przeznaczony jest do montażu dopuszkowego. Wymiary obudowy umożliwiają montaż zarówno w puszkach podtynkowych (minimum ¨60) jak i natynkowych.

Urządzenie należy podłączyć do zasilania zgodnie z obowiązującymi normami. Czynności związane z: instalacją, podłączeniem i regulacją powinny być wykonywane przez wykwalifikowanych elektryków, którzy zapoznali się z instrukcją obsługi i funkcjami tego urządzenia. Ze względów bezpieczeństwa nie należy montować urządzenia bez obudowy lub z uszkodzoną obudową.

Moduł SBW-02 przeznaczony jest do montażu wewnątrz pomieszczeń. Podczas instalacji na zewnątrz pomieszczeń urządzenie należy umieścić w dodatkowej puszce hermetycznej.

Do wejść IN1 oraz IN2 odbiornika SBW-02 można podłączyć beznapięciowe styki kontrolne pozwalające na detekcje otwarcia/zamknięcia bramy.

Po zainstalowaniu odbiornika należy sprawdzić poprawność jego działania obserwując czy włącza się dioda LED.

DANE TECHNICZNE

• Znamionowe napięcie zasilania : 12-24 V AC/DC
• Częstotliwość znamionowa : AC :Stand-by/Włączony przekaźnik: AC: 16mA/62mA
• Znamionowy pobór mocy : 0,6 W
• Transmisja : Wi-Fi 2.4 GHz b/g/n
• Zasięg działania : do 200 m w terenie otwartym
• Ilość wejść : 2
• Współpraca z łącznikami : monostabilnymi (przyciski), bistabilnymi (standardowe włączniki światła bez podświetlenia)
• Ilość kanałów wyjściowych : 2
• Parametry styków przekaźnika : 2 x NO 3 A / 250 V AC (styk zwierny beznapięciowy)
• Maksymalna obciążalność wyjścia : 2 x 3 A/ 250 V AC
• Liczba zacisków przyłączeniowych : 8 (przewody o przekroju do 2,5 mm2)
• Mocowanie obudowy : puszka instalacyjna Ø60 mm
• Stopień ochrony obudowy : IP20
• Wymiary : 47,5 x 47,5 x 23 mm
• Waga : 40 g
• Temperaturowy zakres pracy : -20 do +55°C

Antena zewnętrzna ANT-01/WiFi

Antena zewnętrzna ANT-01/WI-FI służy do wyprowadzenia sygnału radiowego na zewnątrz rozdzielnicy instalacyjnej. Antena może być mocowana do metalowych powierzchni za pomocą magnesu wbudowanego w podstawę.

Dodatkowa antena do wyprowadzenia sygnału radiowego poza rozdzielnicę.

Antena posiada rewersyjne złącze wtykowe SMA.
