RADIOWY WYŁĄCZNIK SIECIOWY DWUKANAŁOWY RWS-311D/Z

• zdalnie sterowany włącznik/wyłącznik domowych urządzeń elektrycznych takich jak: oświetlenie, wentylatory, klimatyzatory, pompy, bramy, sygnalizatory optyczne i akustyczne, urządzenia trudnodostępne

• jednokierunkowa transmisja radiowa (f = 868,32 MHz)

• kodowanie zgodne z protokołem systemu exta free

• współpraca z nadajnikami systemu exta free

• możliwość sterowania z poziomu urządzeń mobilnych (przy współpracy z kontrolerami EFC-02 Mini lub EFC-01)

• przystosowany do montażu wewnątrz i na zewnątrz pomieszczeń

• przeznaczony do pracy w trudnych warunkach atmosferycznych

• niezależne sterowanie maksymalnie dwoma obwodami

• możliwość współpracy z wieloma pilotami (maksymalnie 113)

• przystosowany do pracy ciągłej

• zasilany z sieci 230 V AC

• duży zasięg działania – do 350 m w terenie otwartym

• możliwość zwiększenia zasięgu poprzez zastosowanie retransmitera RTN-01

Radiowy wyłącznik sieciowy RWS-311D/Z przeznaczony

jest do zdalnego ( drogą radiową ) sterowania wszelkiego rodzaju

urządzeniami elektrycznymi takimi jak: silniki, lampy, napędy

bram, pompy, oświetlenie ogrodowe itp. Urządzenie działa

w oparciu o protokół zgodny z bezprzewodowym systemem exta

free i współpracuje z nadajnikami tego systemu.

Do transmisji pomiędzy nadajnikiem a odbiornikiem wykorzystano

fale radiowe o częstotliwości 868,32 MHz. Odbiornik posiada

hermetyczną obudowę (IP56), dlatego może być montowany

na zewnątrz pomieszczeń i może pracować w trudnych

warunkach atmosferycznych. Wyłącznik RWS-311D/Z zasilany

jest bezpośrednio z sieci 230 V AC.

Posiada dwa wyjścia przekaźnikowe o układzie styków NO.

Obciążalność styku przekaźnika to 16 A / 250 V AC 4000 VA

AC1. Korzystając z RWS-311D/Z można niezależnie sterować

maksymalnie dwoma obwodami elektrycznymi.

Współpraca z bezprzewodowym systemem exta free daje bardzo

duże możliwości sterowania. Przykładowo po zastosowaniu

kontrolerów EFC-02 Mini lub EFC-01 można sterować

wyłącznikiem z poziomu urządzeń mobilnych (tablety,smartfony)

oraz automatyzować pewne procesy sterowania.

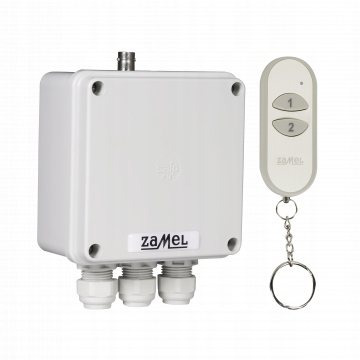

W przypadku zestawu RWS-311D/Z w komplecie z wyłącznikiem

znajduje się pilot 2-przyciskowy P-257/2. Do odbiornika, można

przypisać także inne nadajniki (maksymalnie 113)

RADIOWY WYŁĄCZNIK SIECIOWY DWUKANAŁOWY RWS-311D/Z

Dane techniczne:

ODBIORNIK

Znamionowe napięcie zasilania: 230 V AC / 50 Hz

Znamionowy pobór mocy: 3,2 VA / 2,4 W

Układ styków: 2 x NO - beznapięciowe

Obciążalność przekaźnika: 16 A / 250 V AC 4000 VA AC1

Transmisja: radiowa 868,32 MHz

Sposób transmisji: jednokierunkowa

Kodowanie: transmisja z adresacją

Zasięg działania: do 350 m w terenie

otwartym zgodnie z Tab.1

Zwiększenie zasięgu: tak – retransmiter RTN-01

Ilość wyjść: 2

Ilość pilotów w komplecie: 1

Maksymalna ilość pilotów: 113

Tryby pracy: bistabilny, czasowy

Regulacja czasu dla t.czasowego: 1 s – 4,5 min

Sposób montażu: natynkowy

Stopień ochrony obudowy: IP56

Temperaturowy zakres pracy: -20 do +50ºC

Klasa ochronności: II

Wymiary: 127 x 120 x 60

Gniazdo antenowe: BNC50

NADAJNIK

Znamionowe napięcie zasilania: 3 VDC

Typ baterii: CR2032

Transmisja: radiowa 868,32 MHz

Sposób transmisji: jednokierunkowa

Kodowanie: transmisja z adresacją

Zasięg działania: do 300 m w terenie otwartym

Zwiększenie zasięgu: tak – retransmiter RTN-01

Ilość kanałów: 2

Sygnalizacja nadawania: dioda LED - czerwona

Sygnalizacja rozładowania

baterii: tak

Stopień ochrony obudowy: IP20

Temperaturowy zakres pracy: -10 do +55ºC

Klasa ochronności: III

Wymiary: 74 x 33 x 11,5 mm
